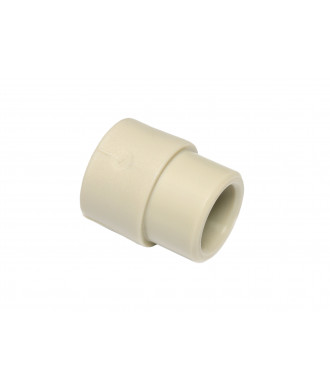

Муфта перехідна PP-R внутрішня-зовнішня - перехід між різними діаметрами PP-R труб із внутрішнім/зовнішнім розташуванням з’єднання.
Муфта перехідна PP-R внутрішня-зовнішня - призначення, монтаж та розміри.
| Призначення | перехід між різними діаметрами PP-R труб із внутрішнім/зовнішнім розташуванням з’єднання. |
| Матеріал | PP-R |
| Монтаж | поліфузійне зварювання або механічне кріплення відповідно до типу вузла |
| Система | PP-R системи водопостачання та опалення |
| Підбір | підбір за робочим діаметром і схемою трубопроводу |
Розміри та артикули
| Ø (D×D1) [мм] | A [мм] | A1 [мм] | L [мм] | Вага [кг] | Упаковка I [шт] | Упаковка II [шт] | Артикул |
|---|---|---|---|---|---|---|---|
| 25x20 | 16,0 | 14,5 | 33,5 | 0,009 | 50 | 400 | H12102520 |
| 32x20 | 18,1 | 14,5 | 37 | 0,013 | 20 | 200 | H12103220 |
| 32x25 | 18,1 | 16,0 | 38,5 | 0,017 | 20 | 200 | H12103225 |
| 40x20 | 20,5 | 14,5 | 41 | 0,021 | 1 | 200 | H12104020 |
| 40x25 | 20,5 | 16,0 | 39 | 0,022 | 1 | 200 | H12104025 |
| 40x32 | 20,5 | 18,1 | 44 | 0,028 | 10 | 80 | H12104032 |
| 50x32 | 23,5 | 18,1 | 45 | 0,040 | 1 | 80 | H12105032 |
| 50x40 | 23,5 | 20,5 | 50 | 0,045 | 10 | 80 | H12105040 |
| 63x32 | 27,4 | 18,1 | 55 | 0,067 | 1 | 80 | H12106332 |
| 63x40 | 27,4 | 20,5 | 53 | 0,065 | 1 | 80 | H12106340 |
| 63x50 | 27,4 | 23,5 | 57 | 0,087 | 1 | 80 | H12106350 |
I та II - кількість в упаковці за рівнем фасування.
